Антенна модели ASP-8

Активная телевизионная антенна предназначена для приема сигналов телевидения, передаваемых с горизонтальной поляризацией волн во всем диапазоне частот: от 48 до 790 МГц (1 — 60 канал).

Конструкция — синфазная решетка из восьми V-образных вибраторов с мощным усилителем, поэтому антенна ASP-8 особо эффективна в местах неустойчивого приема, затененных участках, приема отраженного телевизионного сигнала, а также участках стоячих волн. Допускается использовать кабель длиной до 70 метров.

В случае применения особо мощного усилителя антенна обеспечивает уверенный прием телевидения до 100 км от передающей антенны.

Технические характеристики антенны

Собственный коэффициент усиления антенны по отношению к полуволновому вибратору 13,7 дБ
Напряжение питания усилителя антенны 12 В
Ширина главного луча: горизонтального 47 °
вертикального 38 °

Комплектация различных типов антенны ASP-8

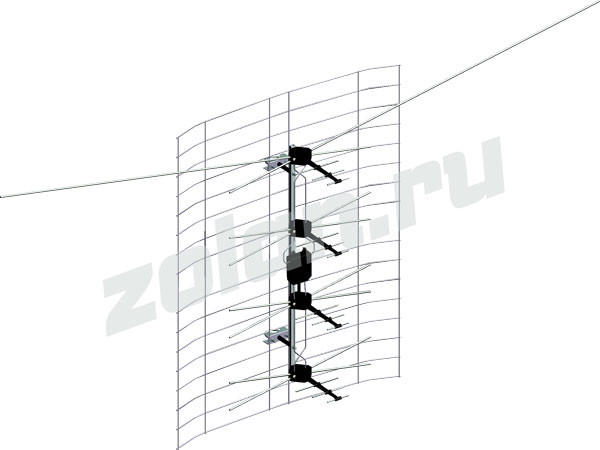

ASP-8

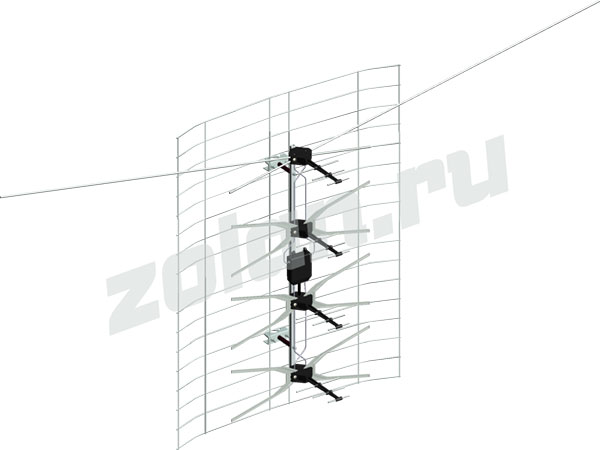

ASP-8 «Пластины»

ASP-8 «Мозаика»

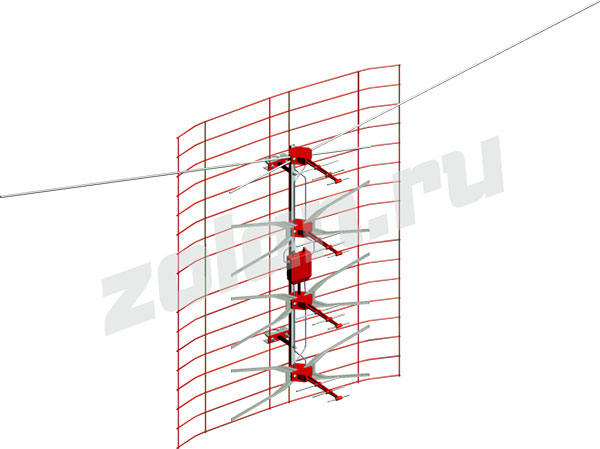

ASP-8 «Цветная»
Сетка рефлектора 1 1 1, цветная 1, цветная
Стойка 1 1 1 1, цветная пластмасса
Директор 4 4 4 4
Малые вибраторы 6, «ус» 6, «пластина» 6, «пластина» 6, «пластина»
Большие вибраторы 2, «ус» 2, «ус» 2, «ус» 2, «ус»
Хомут со скобой 2 2 2 2
Винт с втулкой 2 2 2 2
Паспорт 1 1 1 1

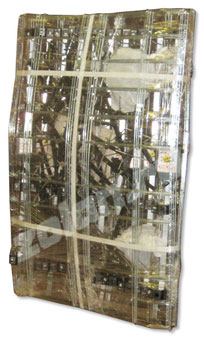

Упаковка групповая, в «чемоданах»* одноцветные одноцветные 5 цветов в «чемодане» 5 цветов в «чемодане»


* В одной упаковке 10 комплектов антенн («чемодан»).
